風道相對濕度和溫度傳感器（配備 Modbus 通信功能）QFM2150/MO

● Modbus RTU （RS-485）
● 在舒適范圍內，測量精度為 3 % r.h.
● 通過按鈕和 ClimatixTM 控制器進行 On-event 尋址
● 撥碼開關設置（結合其他控制器）

用途

風道傳感器用于通風和空調設備的風道中，用于獲?。?br/>● 相對濕度
● 溫度
傳感器可用作：
● 送風或排風控制傳感器
● 參照傳感器，例如，露點偏移
● 限制傳感器，例如，關聯蒸汽加濕器
● 限制傳感器，例如，用于顯示測量值或連接樓宇自動化和控制系統

安裝

將傳感器安裝在風道壁的中心。如應用到蒸汽加濕器， 傳感器距加濕器的距離最小為 3 米，
最大為 10 米。
如具體應用涉及露點偏移，則將傳感器安裝在排風風道中。
將法蘭安裝到風道壁上。然后，將法蘭套至傳感器上并緊固。
● 為確保達到 IP54 的防護等級，安裝傳感器時電纜入口必須朝下！
● 測量探頭內部的傳感元件對沖擊非常敏感。安裝過程應避免此類影響。

技術參數

工作電壓：AC 24 V ±20 % 或 DC13.5…35 V 或AC/DC 24 V 2 級 (US)
通信方式：Modbus RTU （RS-485）
使用范圍：0…95 % r.h.（無冷凝）
測量范圍：0...100 % r.h.
溫度范圍：-40…70 °C
時間常數：2 m/s 流動空氣中，< 3.5 分鐘
測量精度
濕度
0...95 % r.h. 時 ±5 % r.h.
30...70 % r.h. 時 ±3 % r.h. （典型值）
溫度
23 °C 時 ±0.3 K
15...35 °C 時 ±0.6 K
-35...50 °C 時 ±1 K

接線端子

G   工作電壓 AC 24 V±20% 或 DC 13.5...35 V
G0  接地端
+   RS485 Modbus A
-   RS485 Modbus B
Ref  隔離接地端

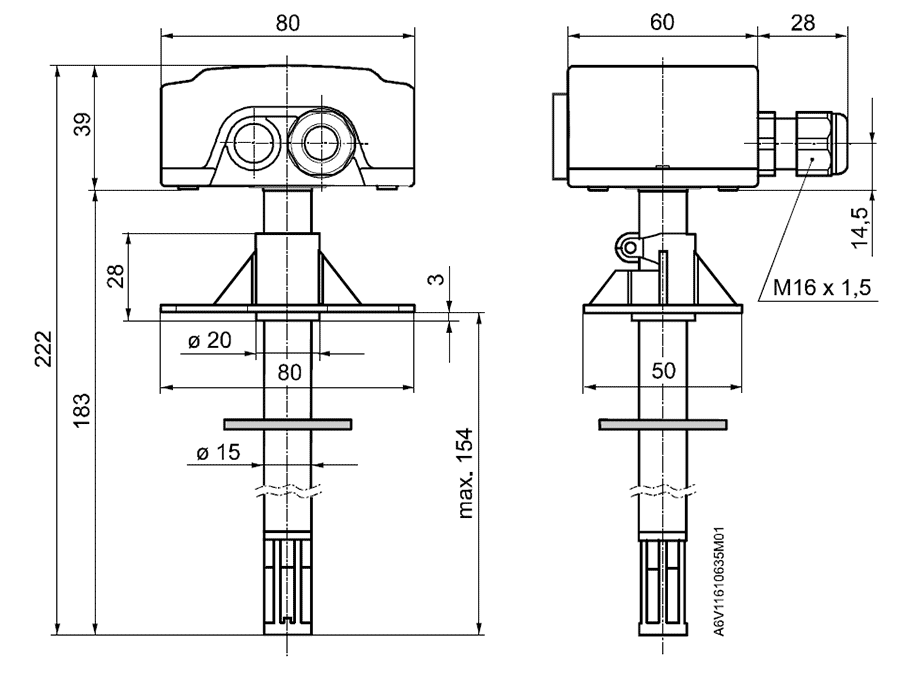

尺寸
