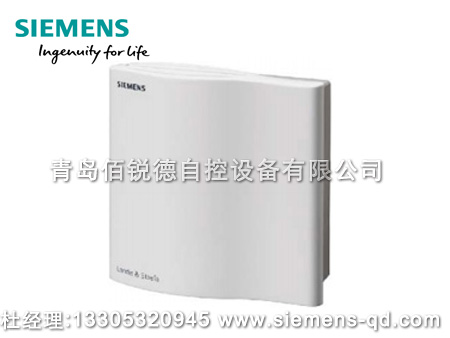

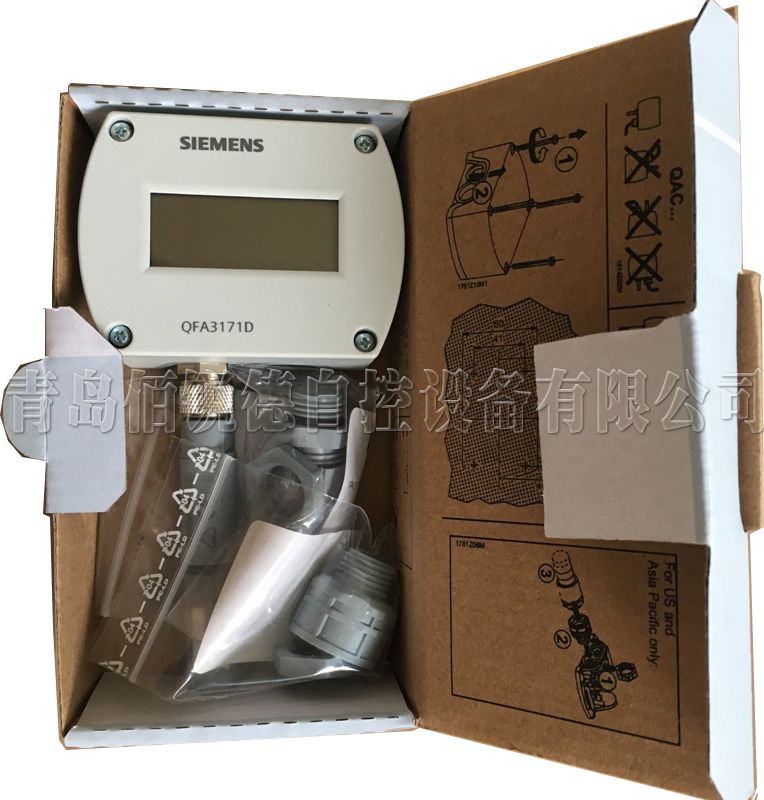

西門子溫濕度傳感器QFA3160,QFA3171

測量房間內相對濕度 (高精度) 以及溫度的西門子溫濕度傳感器...
在線咨詢
咨詢熱線：18562622928

產品簡介/ Product introduction

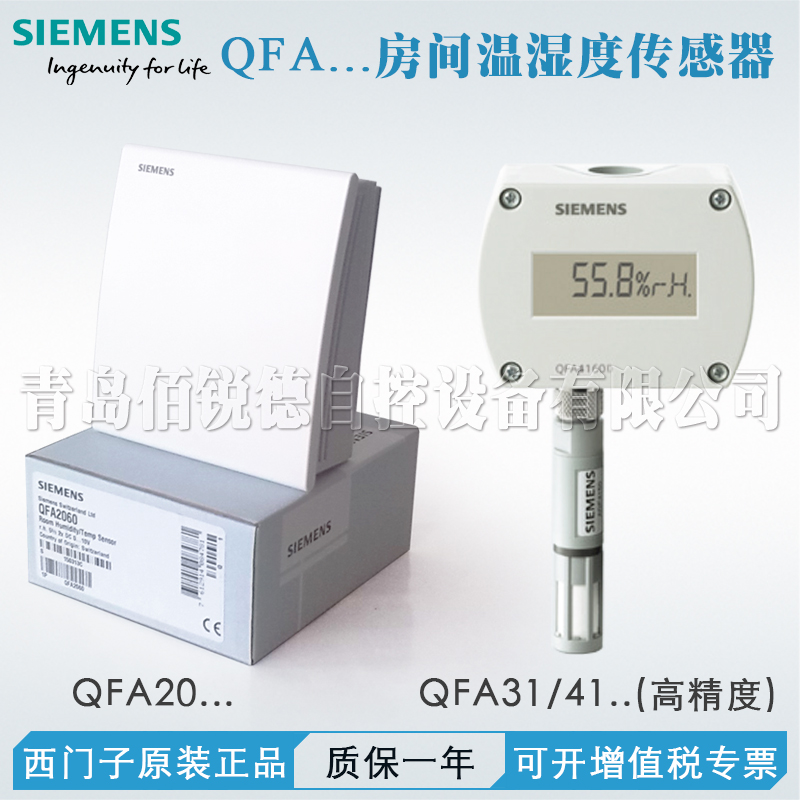

房間溫濕度傳感器QFA3160 QFA3171 ...
測量房間內相對濕度 (高精度) 以及溫度的西門子溫濕度傳感器



? 工作電壓AC 24 V / DC 13.5...35 V
? 相對濕度和溫度的信號輸出DC 0...10 V / 4…20 mA
? 整個測量范圍內的高精度
? 電容式濕度測量

用途

西門子溫濕度傳感器QFA3160 QFA3171 ... 用于相對濕度的測量精度和響應時間都有較高要求的空調場合。測量范圍包括了0…100 %整個范圍。
例如：
? 造紙業、絲綢業、藥業、食品業、化學和電子工業等等用于儲藏和生產的設施中
? 實驗室
? 醫院
? 計算機和數字處理中心
? 溫室
? 配合 AQF3100 附件可以用于室外

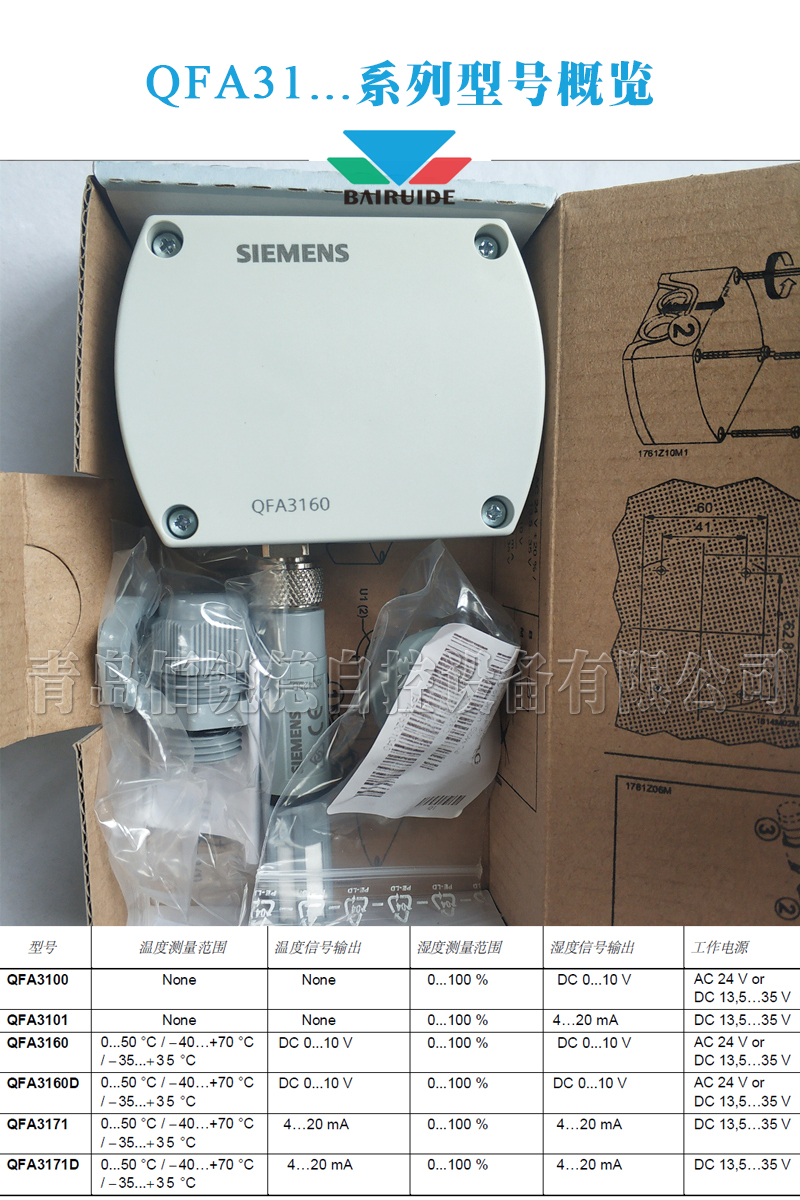

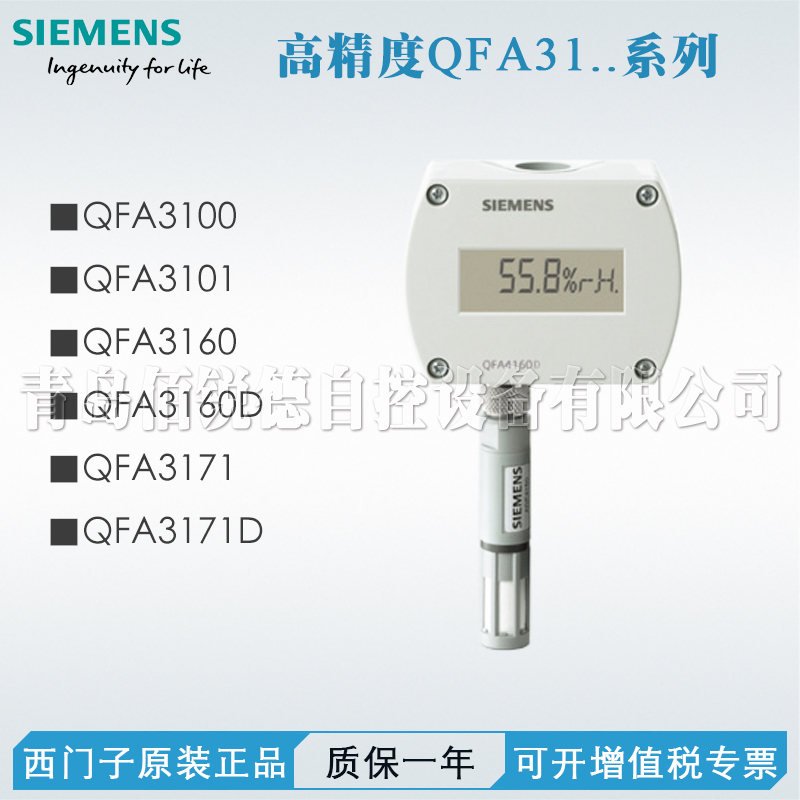

型號概覽

參考型號工作電壓溫度測量元件濕度度信號輸出溫度信號輸出
QFA3100

AC 24V
DC 13.5…35V

--DC 0...10V--
QFA3101DC 13.5…35V--DC 4...20mA--
QFA3160

AC 24V
DC 13.5…35V

Pt1000DC 0...10VDC 0...10V
QFA3171

DC 13.5…35V

Pt1000DC 4...20mADC 4...20mA
QFA3160D(帶顯示)

AC 24V
DC 13.5…35V

Pt1000DC 0...10VDC 0...10V
QFA3171D(帶顯示)

DC 13.5…35V

Pt1000DC 4...20mADC 4...20mA

訂貨

訂貨時，請給出產品名和型號，例如.:房間傳感器QFA3160，室外安裝附件AQF3100 必須單獨訂貨。

設備組合

西門子溫濕度傳感器QFA3160 QFA3171 ... 用于所有都能夠獲取和處理傳感器的DC 0...10 V 或4...20 mA 輸出信號的系統或設備。

設計技術

相對濕度

傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取房間內的相對濕度值。

電子測量電路把傳感器的信號轉換成連續的DC 0...10 V 或者4…20mA 信號，相對應為0...100 % 的相對濕度。

溫度

傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。

該值根據不同的溫度測量范圍0...50 °C, ? 35...+35 °C, 或者 -40...70 °C 轉換成DC 0...10V 或者 4…20 mA 的輸出信號。測量范圍可以進行選擇。

機械設計

- 房間傳感器由外殼、印制電路板、接線端以及測量桿組成。外殼由兩部分組成：底板以及可拆卸的蓋子（螺紋連接）在蓋子之間安裝有一個橡皮密封，保證了IP65 的保護等級。
- 測量回路和設定元件位于蓋子內部的電路板上，接線端在底板上。外殼和測量桿通過螺紋連接在一起。
- 測量元件位于測量桿的末端，通過一個螺紋連接的過濾帽保護。
- 傳感器配上的M16 電纜管可以連接到底板的底部。如果傳感器用在室外，該開口必須卡死而底板另一面的預留孔必須打開。

元件設定

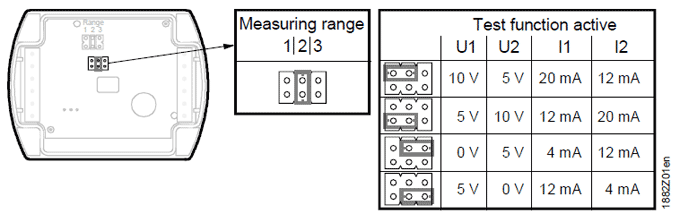

設定元件的位置在面板里面。它包括6 個插腳和一個短插頭。它是用來選擇所需的溫度測量范圍和激活測試功能。





不同的插頭位置由以下不同的用處：
? 用于有源溫度測量范圍：
左邊位置短插頭 (R1) = ? 35...+35 °C
中間位置短插頭 (R2) = 0...50 °C (出廠設置)
右邊位置短插頭 (R3) = -40...70 °C
? 用于激活測試功能：
短插頭在水平位置：信號輸出會顯示測試功能激活的值。

出錯

? 如果溫度傳感器出現故障，60 秒鐘后溫度信號輸出端U2(I2)出現0V（4mA） ，而濕度信號輸出U1(I1)達到10 V (20 mA)
? 如果濕度傳感器出現故障，60 秒鐘后濕度信號輸出端U1(I1)達到為10 V (20 mA)，而溫度信號仍然正常。

工程注意事項

為給傳感器供電，需要一個帶單獨線圈的安全弱電變壓器。在選擇變壓器并對其保護時，要遵守當?shù)氐陌踩?guī)則。
選擇變壓器的大小，要考慮到風管式溫度傳感器的耗電量。
如果需要正確對傳感器進行接線，請參考傳感器技術資料。
用線長度要在允許的范圍內。

電纜路由和電纜選擇

在鋪設電纜時，必須注意到電纜并排鋪設長度越長、間距越小，則電磁干擾越大。
在有 EMC 問題的環境中，必須使用屏蔽防護電纜。
在次級供電線路和信號線中必須采用雙絞線。

安裝注意事項

室內安裝

QFA31…無 AQF3100

安裝位置

安裝在空調房間的內墻（非外墻?。?，不應該嵌入式安裝在墻體內或安裝在窗簾后、靠近熱源或者安裝在煙道側的墻體。
傳感器必須避免陽光直射
將傳感器安裝在有人區域，高于地面1.5 米并且距鄰墻至少50 cm

注意！

? 外殼間的密封不可拆除，否則IP65 的保護等級將無法得到確保。
? 傳感頭的傳感元件十分敏感，避免安裝時有過多震動或其它影響。

安裝位置

在不采用 AQF3100 室外安裝套件時, 傳感器安裝時禁止將測量桿指向上方。
安裝說明印在傳感器的包裝上

室內安裝

QFA31… 帶 AQF3100

安裝位置

安裝于外墻，最好安裝于北面或者西北面的墻體，如果可能，安裝在墻體中部，至少距離地面2.5 米.
不要安裝在窗體上方或者下方，也不要安裝在門上或者陽臺、屋檐、通風口等的上方。

安裝位置

帶 AQF3100 的傳感器必須安裝在垂直位置(防曬罩在最頂部).

安裝說明

安裝說明在AQF3100 包裝內

注意！

當使用 AQF3100 室外安裝套件時，傳感器的的電纜孔應該用索環卡死并打開對面的預留M16 電纜孔。

調試注意事項

通電前首先檢查接線。
在傳感器的印制電路板上選擇所需的測量范圍。

接線端

G, G0 工作電壓 AC 24 V (SELV) or DC 13.5...35 V
G1, G2 工作電壓 DC 13.5...35 V
U1 信號輸出DC 0...10 V 對應相對濕度范圍 0...100 %
U2 信號輸出4…20 mA 對應溫度范圍0...50 °C /-40…70 °C / ? 35...+35 °C
I1 信號輸出 4…20 mA 對應于相對濕度范圍 0...100 %
I2 信號輸出DC 0...10 V 用于溫度范圍 0...50 °C / -40…70 °C / ? 35...+35 °C

尺寸
