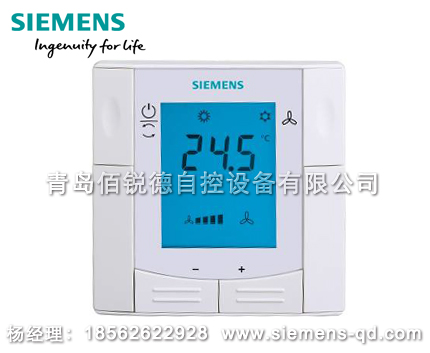

帶液晶顯示的嵌入式房間溫控器 0-10V模擬量輸出   RDF340

用于兩管制、兩管制帶電加熱和四管制的風機盤管設備

用于直接膨脹設備的壓縮機控制

用途

? RDF340… 工作電壓AC24V， DC 0-10V 控制輸出

? 三速或單速風機控制輸出

? 兩個多功能輸入，可用于酒店門卡、外接傳感器等

? 工作模式：舒適模式，節能模式和待機模式（保護模式）

? 自動或手動冷熱切換

? 可調整的調試參數和控制參數

? 最大和最小設定值限制

? 標準 86 電氣接線盒安裝，固定孔距60.3 毫米

可以用于單個房間和區域的溫度控制，這些房間或區域為：

? 兩管制風機盤管供熱或制冷

? 兩管制帶電加熱器的風機盤管供熱或制冷

? 四管制風機盤管供熱和制冷

? 壓縮機直接膨脹式設備供熱或制冷

? 帶電加熱的壓縮機直接膨脹式設備供熱或制冷

? 壓縮機直接膨脹式設備供熱和制冷

溫控器 RDF340…控制：

? 一個單速或三速風機

? 一個或兩個0-10V 信號控制的水閥執行器，或

? 一個 0-10V 信號控制的水閥執行器和一個可調節的電加熱器（0-10V）

功能

? 根據內置溫度傳感器或外置溫度傳感器（回風/室內傳感器）控制房間溫度

? 自動或手動冷/熱切換

? 通過溫控器上的運行模式按鍵鍵來選擇運行模式

? 單速或三速風機控制（自動或手動控制）

? 顯示當前溫度或溫度設定值（單位為°C 或°F）

? 最大和最小設定值限制

? 鍵盤鎖（自動和手動）

? 兩個多功能輸入（X1，X2），可以選擇用于：

? 工作模式轉換觸點（例如配合酒店房卡）

? 自動冷/熱切換傳感器

? 外置溫度傳感器.

? 露點監測

? 電加熱器啟用/禁用

? 報警輸入

? 風機優化控制功能，例如：風機周期性運轉，風機增壓啟動，可選擇的風機運行（制

冷/供熱模式中啟用或禁用風機）

? 在使用兩通閥的兩管制系統中實現清洗功能

? 過濾網清洗提醒

? 地板采暖地面溫度限制

? 恢復出廠設置（調試參數和控制參數）

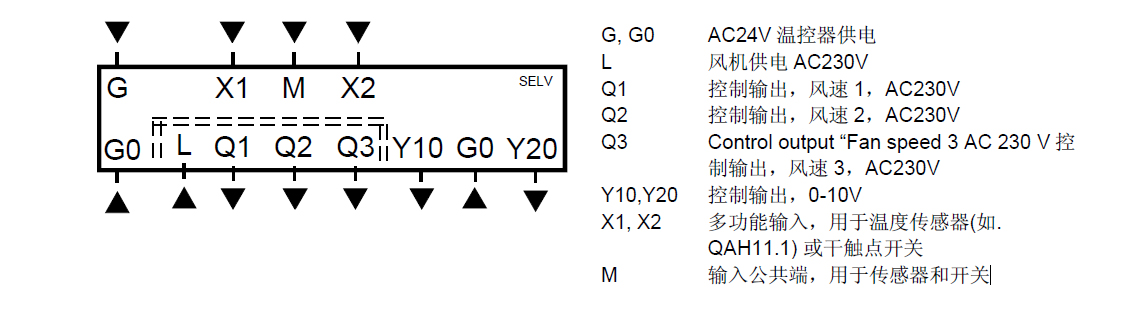

RDF340接線說明

注意事項

安裝

請勿將溫控器安裝于壁龕或書架上、窗簾后面、熱源、進風口或出風口上方或附近，同時要避免陽光直射。安裝高度距地面大約1.5 米。

產品附有一個安裝板，可以嵌入到固定孔距為60.3 mm 的方形接線盒中。推薦使用深度至少為35-40 mm 的接線盒，以容納所有的接線。
固定安裝板之后，對溫控器進行接線。按照包裝盒內的安裝和操作指南（文檔編號：A6V10889954)把溫控器固定在安裝板上。

調試

通電后,溫控器將重啟。此時,LCD 上的所有圖標都將閃爍大約3 秒鐘。之后，LCD 上顯示當前室溫（出廠設置），此時專業的暖通空調人員可對溫控器進行調試。
可對溫控器的控制參數進行設定，以確保整個系統實現最佳性能（參見“參數設置”）。
通電時過載保護
通電時，溫控器所有輸出開啟一分鐘，以避免電流沖擊。
傳感器校驗
溫控器具有一個內置傳感器，以精確顯示溫度。若溫控器所顯示的溫度受安裝位置影響，可通過參數P05 校驗傳感器以調整溫度值。
設定值和設定值范圍
出于舒適與節能考慮，建議查看設定值和設定值范圍（參數 P09, P10, P65 和P66），并根據需求進行調整。

手動供熱/制冷轉換
若控制參數P01=2（RDF510 出廠設置），溫控器將開啟“手動供熱/制冷轉換”功能。按下“供熱/制冷轉換”按鍵，LCD 將顯示當前所選的控制序列。再次按下此按鍵可改變控制序列。當溫控器返回“開啟”模式后，LCD 將顯示最新選擇的控制序列并執行。
若通過控制參數P01 把溫控器設置為“單冷”或“單熱”，那么手動轉換功能將關閉。按下“供熱/制冷轉換”按鍵，LCD 上僅顯示當前控制序列。
