智能型電動執行器BRD-SEA304 SEA504 40mm 行程

? SEA304 AC/DC24V 3000N 0(2)-10V 4(0)-20mA

? SEA504 AC/DC24V 5000N 0(2)-10V 4(0)-20mA

? 直接安裝在閥門上，無需調節

? 手動調節扳手和閥位指示

? 執行器自動/ 電手動切換模式

用途

本系列執行器與調節閥本身構成電動調節閥，廣泛應用于樓宇自控、冷熱水、空調系統、換熱站、水處理等眾多行業領域。

用于我公司VFH... VFQ... VFG... VFC... 系列兩通閥和三通閥

用于西門子VVF...VVI...VVG... 系列兩通閥

用于西門子VXF...VXI...VXG... 系列三通閥

驅動行程為 20、40 mm，在暖通空調及供暖系統中作為調節閥使用

主要功能及優勢

1）行程自動檢測功能：無需人工調試，插電后自動精準檢測閥門行程，設置系統。

2）自動修復誤差功能：無需人工參與，電機及機械傳動產生的誤差能在工作運行中即時自

動修復，保證了執行系統的精確度。

3）閥位數字化顯示功能：數碼管能直觀精確地顯示即時閥位。

4）電流/ 電壓信號兼容功能：即輸入控制信號、輸出反饋信號適用 0-10V、2-10V

或 0-20mA、4-20mA。

5）執行器具備控制信號增大時，閥門打開或閥門關閉的現場切換功能。

5）正/ 反向運行選擇功能：適用于不同閥門、不同場合。

6）運行速度選擇功能：根據不同需求，靈活設置運行速度的快慢。

7）內置過載保護功能以保護執行器不受損壞。

8）執行器具備彈簧限力機構，并配合微動開關，實現全行程安全運行保護。

9）執行器具有防錯接線功能，24V 電源與信號線接錯時，可防止電路板不受損壞。

10）電機采用低功耗的交流限力式永磁同步電機，此電機技術成熟，性能穩定，相比國內

剛剛試用且處在研發初期而采用的無刷電機更穩定、可靠，且電機具有強力阻尼，防止倒

轉的同時輸出精準力矩，使驅動器運行更平順，調節更精準。

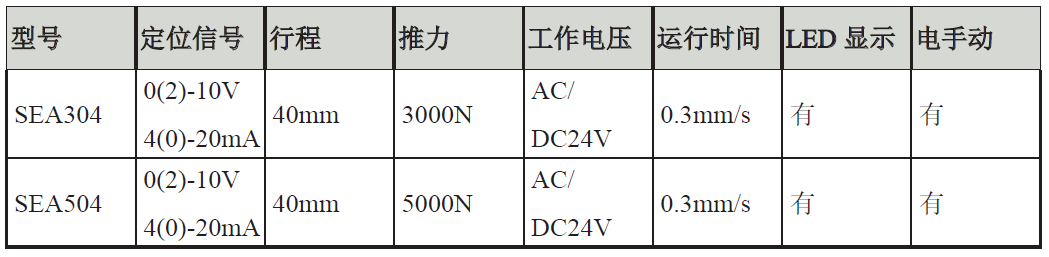

型號概覽

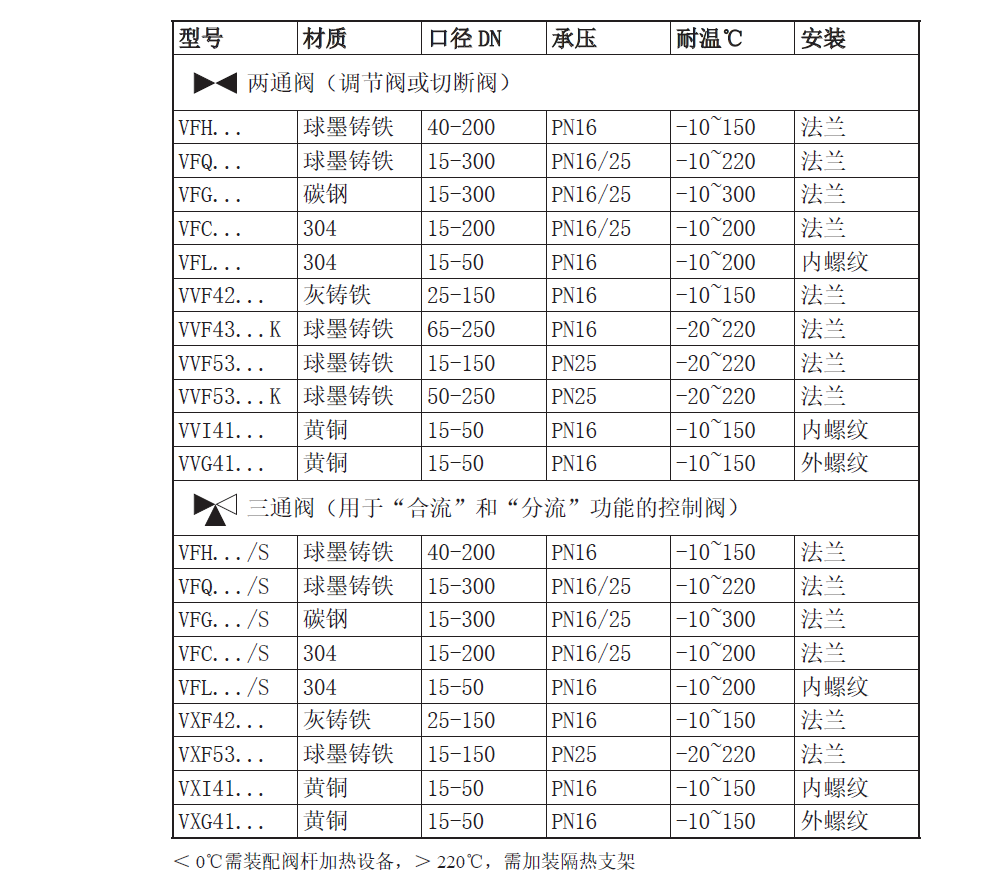

產品組合
