佰銳德球磨鑄鐵調節閥PN16/25耐溫220℃

VGF..系列二通和三通閥體，PN25/350℃ 鑄鋼閥體說明：閥體材質：鑄鋼口徑范圍：DN25~DN250閥芯材質：不銹鋼閥桿材質：不銹鋼與管道連接方式：法蘭閥體承壓：2.5Mpa介質溫度:-10~350℃產品廣泛應用于供暖、蒸汽鍋爐、蒸汽發生器及工藝生產，適合介質：過熱蒸汽、導熱油等高溫高壓工況。DN100，鑄鋼閥體DN200鑄鋼閥體DN125鑄鋼...

在線咨詢

咨詢熱線：18562622928

產品簡介/ Product introduction

佰銳德VFQ系列比例積分電動調節閥

二通法蘭閥PN16/PN25 VFQ61…
三通法蘭閥PN16/PN25 VFQ62…

屬于長行程單座閥

用途

用于鍋爐、區域供熱和制冷設備、冷卻塔、加熱機組和空調機組中作為控制閥門。適用于閉式或開式管路系統（注意避免氣蝕)

技術參數(兩通電動調節閥VQF61…)

公稱直徑	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
型號VQF61.		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kvs值	m3/h	1/1.6/2.5/4	5	7.5	10	12	31	49	78	124	200	300	450	630	1200	1700	1900
行程	mm	20				20/40				40				40~100
最大關閉壓差
泄漏率		0~0.02%Kvs
介質		水、蒸汽、熱導油...
介質PH值		最小7，最大10
介質溫度		-20~220℃
公稱壓力		PN16/PN25
連接		法蘭連接
材料
閥體		球墨鑄鐵EN-GJS-400-18（GGG40）
閥桿		非磁性不銹鋼（304）
閥芯		非磁性不銹鋼（304）
密封		PTFE+碳纖維

技術參數(三通閥VQF62…)

公稱直徑	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
型號VQF62.		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Kvs值	m3/h	4	5	7.5	10	12	31	49	78	124	200	300	450	630	1200	1700	1900
行程	mm	20				20/40				40				40~100
最大關閉壓差
泄漏率		0~0.02%Kvs
介質		水、蒸汽、熱導油...
介質PH值		最小7，最大10
介質溫度		-20~220℃
公稱壓力		PN16
連接		PN16法蘭連接/PN25法蘭連接
材料
閥體		球墨鑄鐵EN-GJS-400-18（GGG40）
閥桿		非磁性不銹鋼（304）
閥芯		非磁性不銹鋼（304）
密封		PTFE+碳纖維

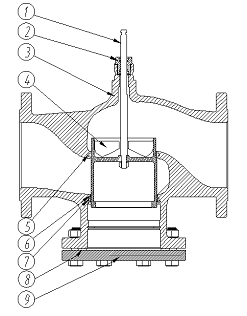

閥門結構設計

兩通閥

閥桿（材質：304不銹鋼）
密封組件（材質：304不銹鋼+PTFE+碳纖維）
閥體（材質：球墨鑄鐵EN-GJS-400-18（GGG40））
閥芯（材質：304不銹鋼）
閥口（材質：304不銹鋼）
防污圈（材質：PTFE）
密封圈（材質：PTFE+碳纖維）
密封圈（材質：不銹鋼層墊+石墨）
盲板（材質：Q235）

三通閥

閥桿(材質：304不銹鋼）
密封組件（材質：304不銹鋼+PTFE+碳纖維）
閥體（材質：球墨鑄鐵EN-GJS-400-18（GGG40））
閥芯（材質：不銹鋼）
閥口（材質：不銹鋼）

注意事項

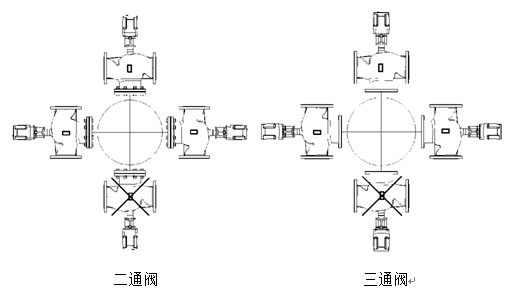

安裝位置

閥門宜安裝在回程管道上, 這里的溫度較低且密封函負荷也較低.

閥前過濾

在閥門前安裝過濾器或污物收集器以確保閥門調節功能, 和長時間的使用壽命. 從閥門和管道中處除污物, 焊渣, 等等.

氣濁

根據介質溫度與壓力關系限制閥門前后的壓差就能避免氣蝕.

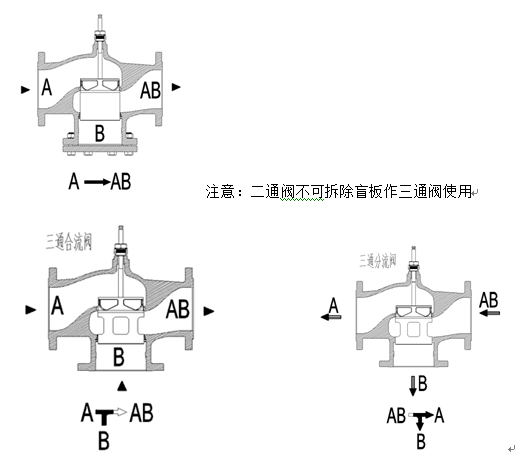

流向

調試

只有在閥門和執行器正確組裝完畢后才可以調試閥門.

在所有安裝方位上確保執行器的推桿和閥門的閥桿可靠的連接.

開/閉檢查

閥門	直通A→AB	旁通B→AB
閥桿伸出	關閉	打開
閥桿縮進	打開	關閉

維護

閥門無需維護.

在進行閥門或執行器維修前:

停止水泵并切斷電源
關閉截止閥
釋放管道系統中的壓力并等待管道完全冷卻

如有必要, 需拆除電氣連線.

由于使用了不同類型的材料, 閥門在報廢前必須被拆解. 依照法律規定或生態環境要求某些閥門部件需要特別處理.

必須遵守當?shù)氐默F(xiàn)行法律法規.

保證

閥門的技術參數僅適用于閥門與我公司指定的電動執行器配套使用的情況.

當使用其它制造商的執行器時, 我公司所保證的條款都將失效.

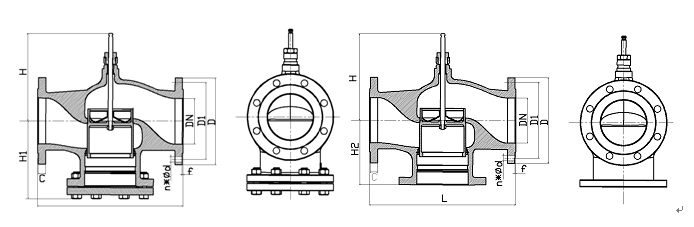

閥門尺寸

型號	C	ΦD		ΦD1		n*Φd		f	L	H	H1	H2
型號	C	PN16	PN25	PN16	PN25	PN16	PN25	f	L	H	H1	H2
DN15	14	95	95	65	65	4*Φ14	4*Φ14	2	130	157	87	63
DN20	14	105	105	75	75	4*Φ14	4*Φ14	2	140	161	92	68
DN25	14	115	115	85	85	4*Φ14	4*Φ14	2	165	161	100	76
DN32	18	140	140	100	100	4*Φ18	4*Φ18	3	180	165	114	88
DN40	18	150	150	110	110	4*Φ18	4*Φ18	3	200	160	120	94
DN50	20	165	165	125	125	4*Φ18	4*Φ18	3	230	190	137	107
DN65	20	185	185	145	145	4*Φ18	8*Φ18	3	290	209	150	120
DN80	20	200	200	160	160	8*Φ18	8*Φ18	3	310	206	177	147
DN100	22	220	235	180	190	8*Φ18	8*Φ22	3	350	229	185	153
DN125	22	250	270	210	220	8*Φ18	8*Φ26	3	400	268	207	174
DN150	24	285	300	240	250	8*Φ22	8*Φ26	3	480	292	251	215
DN200	24	340	360	295	310	12*Φ22	12*Φ26	3	495	301	240	204
DN250	26	405	425	355	370	12*Φ26	12*Φ30	3	622	358	268	230
DN300	28	485	485	410	430	12*Φ26	16*Φ30	3	698	383	350	300
DN350	32	555	555	470	490	16*Φ26	16*Φ33	3	787
DN400	34	620	620	525	550	16*Φ30	16*Φ36	3	914


DN40閥體，配SAX執行器	DN65閥體，配SBV執行器	DN32閥體，配SKD執行器	DN40三通，配SKD執行器

DN100，配SKD執行器	DN100，配SKD執行器	DN125配SKC執行器	DN200配SKC執行器
